기존 지붕 철거 없이 바로 덧씌우는 혁신 공법. 47.1mm 초고층 산 설계와 이중 방수 시스템으로 폭우와 태풍을 완벽하게 차단합니다.
샌드위치 판넬 지붕은 시간이 지남에 따라 여러 기후 요인으로 심각한 구조적 누수 결함을 유발합니다.
LK스틸은 덧씌움 방수시스템으로 근본 문제를 정확히 타파합니다.
지붕 표면 강판이 시간이 지남에 따라 부식되면 결합력이 약해지고, 틈새로 유입된 수분이 부식을 극대화하여 지붕 판넬 구조 전체로 누수가 번집니다.
외부에 노출된 고정 볼트 캡 고무 와셔가 자외선과 온도차에 의해 삭아 이탈하게 되며, 이 볼트 구멍이 폭우 시 빗물 유입의 직접적인 빨대 역할을 합니다.
작업자의 보행이나 적설 하중으로 인해 지붕이 부분적으로 찌그러지며, 물구덩이가 형성되고 결합 틈새가 벌어져 대량 누수의 요인이 됩니다.

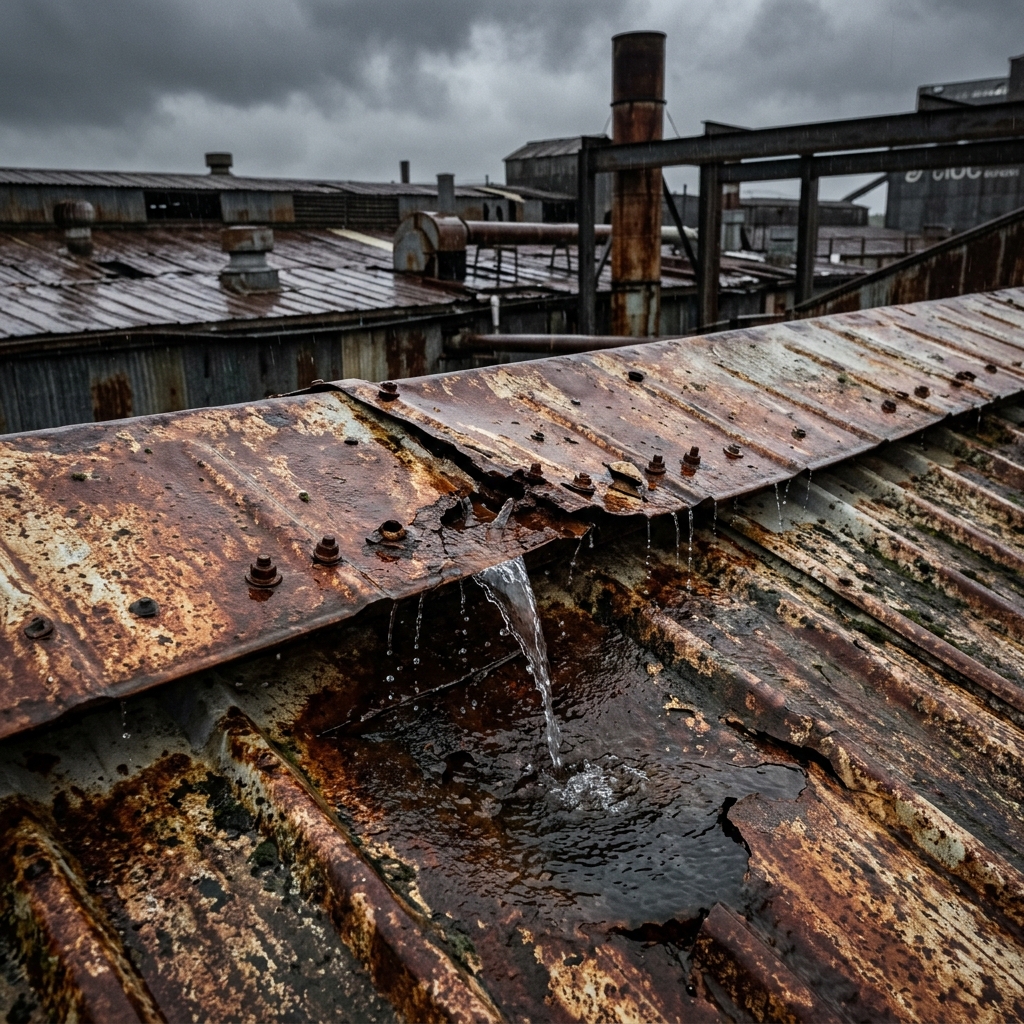

▲ 장기간 자외선과 습기에 노출되어 볼트캡이 삭고 패널이 부식되어 심각한 결함 누수가 유발되는 노후 지붕의 실태
기존 지붕을 철거할 필요가 없어 철거 폐기물 예산이 들지 않으며, 공장 내부 설비를 멈추지 않고 가동하는 상태에서 빠른 시공이 이루어집니다.
바깥 노출 볼트를 없애고 강판 이음부 꺾임날 구조끼리 입체적으로 물리게 결합하여, 기후 변화에 의한 나사 구멍 누수를 완벽하게 회피합니다.
설비(포밍기)를 현장으로 이동 설치후, 현장에서 직접 생산하여 원하는 길이 만큼 생산하고 시공하여 중간 연결 틈새의 누수 가능성을 제로로 만듭니다.
외부 고정 피스가 없는 볼트리스 끼움 방식과 47.1mm 산 설계, 그리고 특화 마감이 유기적으로 맞물려 빈틈없는 기밀성을 보장합니다.
피스가 지붕 외부에 직접 노출되지 않고, 강판 하부 및 겹침 안쪽에서 체결되므로 자외선과 빗물 접촉이 없습니다.
결합 날이 입체적으로 물려 들어가 바람이나 외력에 의해 들뜨거나 좌우로 밀리지 않도록 고안된 설계 사양입니다.

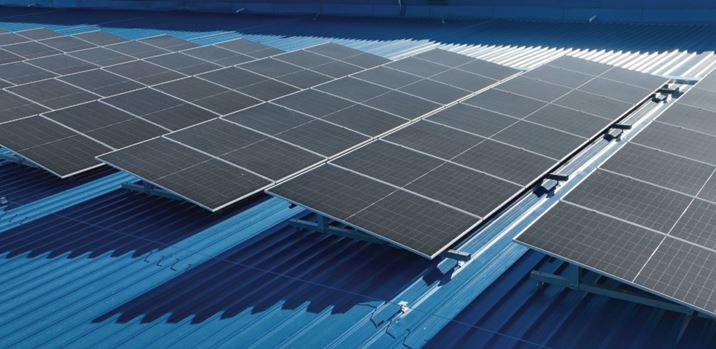

완벽한 방수 성능을 갖춘 방수루프 지붕 위에 보강 플레이트와 전용 클램프를 추가 결합하여,
지붕 철판에 구멍을 단 하나도 뚫지 않고 견고한 태양광 발전 설비를 조립할 수 있습니다.

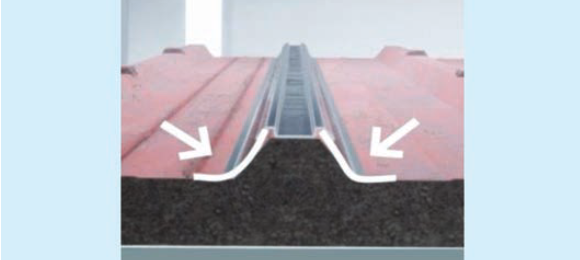

태양광 구조물과 모듈의 하중을 균등하게 분산시켜 샌드위치 판넬 단열재(EPS/글라스울) 수축 및 지붕 패널 눌림 함몰을 완벽히 방지합니다.

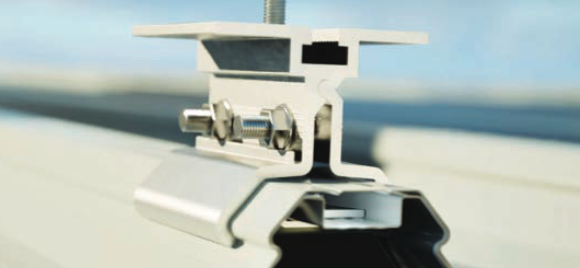

볼트 홈이 내장되어 시공 시 볼트가 헛돌지 않으며, 6000계열 알루미늄 소재를 채택해 초속 50m/s 슈퍼 태풍급 풍압에도 견디는 결합력을 제공합니다.

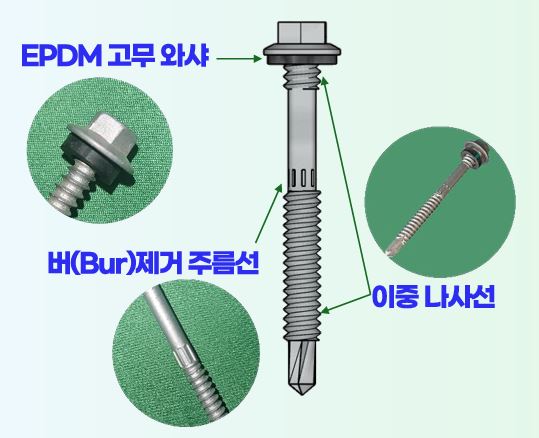

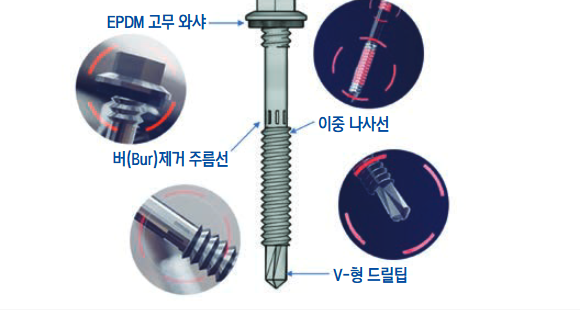

이중 나사산 설계로 플레이트와 강판 결합부를 영구적으로 고정하여 일체화하며, EPDM 합성고무 캡과 루스퍼트 코팅으로 볼트 틈새 수밀성을 보증합니다.
태양광 구조물 하중으로 인한 노후 지붕 붕괴 위험과 외풍으로 인한 모듈 탈락 하자를 막기 위해 가해지는 극한 환경 성능 테스트 결과를 확보했습니다.
클램프 인발력 KCL 결합 테스트 통과 및 보강 플레이트 체결을 통한 18kN(약 1.8톤) 결합 인장 강도를 구현하여 강풍에도 태양광 설비가 뜯겨나가는 하자를 영구 방지합니다.
구조물 위에 3톤 중량의 코일을 올리고 진행한 하중 저항 실증 결과, 지붕 강판 및 하부 단열재의 큰 변형 없이 하중을 견뎌내며 구조적 무결성을 증명했습니다.

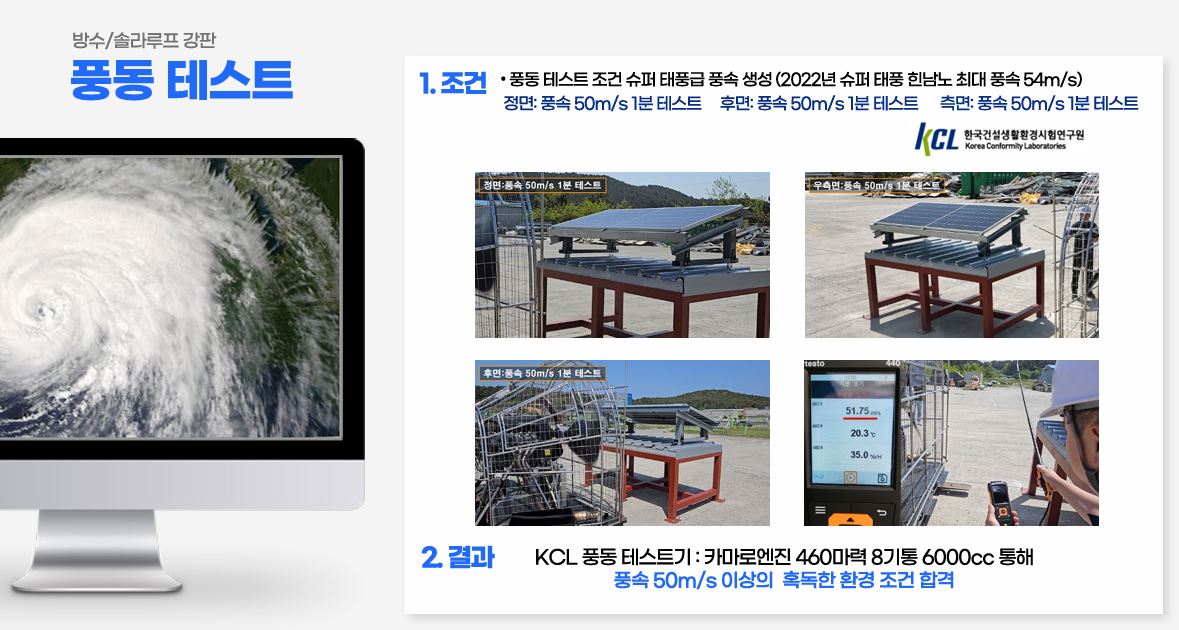

▲ KCL 풍동 시험장에서 초속 50m/s 슈퍼 태풍급 풍속 환경을 견뎌내는 LK 솔라루프 강성 실증 테스트
한국건설생활환경시험연구원(KCL)의 공인 미국 규격(ASTM E 1646-95) 수밀 시험 및 담수 시험을 완벽하게 통과했습니다. 대량 누수 조건 하에서도 단 한 방울의 물도 투과시키지 않는 완벽한 차단력을 가졌습니다.

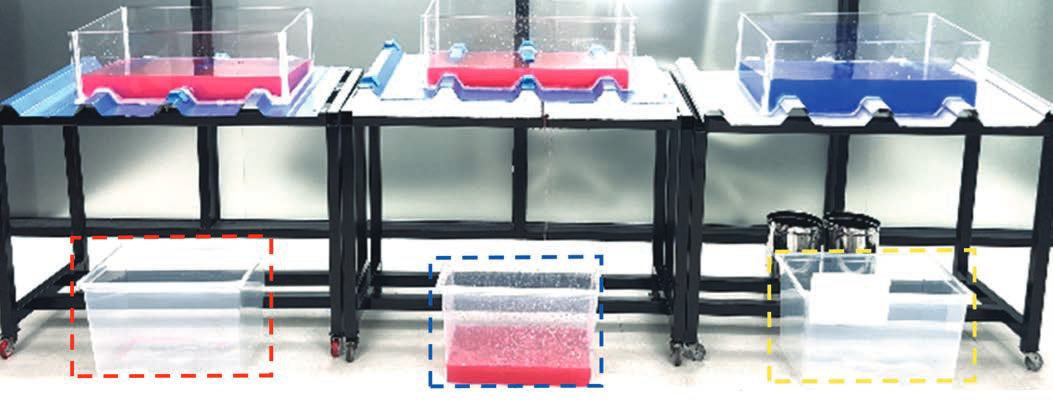

* 일반 샌드위치 판넬(누수 즉시 발생) 및 단순 덧씌움 강판(밀착력 부실로 소량 누수 발생) 대비, LK스틸 방수 루프강판은 3중 차단 작용으로 완전히 물을 잡아냅니다.
최대 인가 풍속
기압을 낮춰 물을 강제로 빨아들이는 챔버 조건(30m/s 태풍급) 통과.
시간당 분사 강수
1㎡에 분당 3.4L(시간당 204mm 폭우 기상 조건) 분사 테스트 완료.

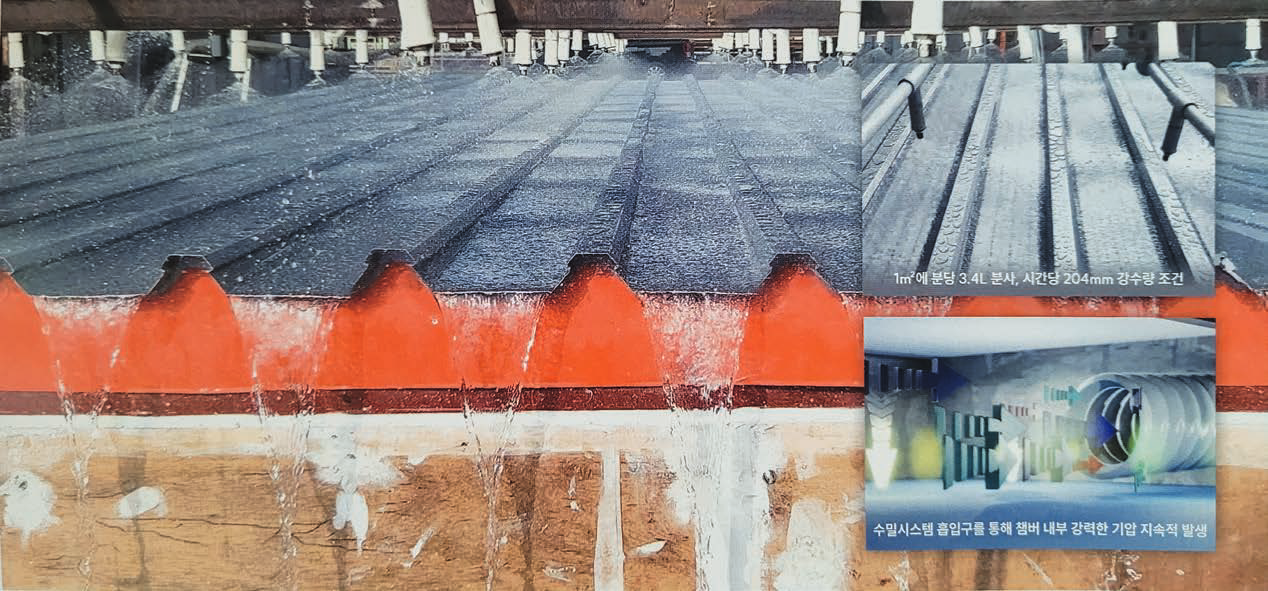

KCL 챔버 테스트 구조 원리
LK 방수루프강판의 규격별 상세 설계 스펙 정보입니다.
타입명을 클릭하면 상단의 도면과 연동되어 CAD 설계 단면을 함께 상세히 대조할 수 있습니다.

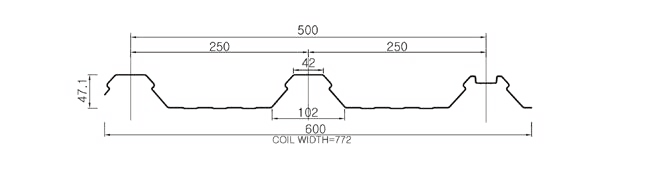

이 모델은 실제 유효시공폭 500 mm 규격으로 시공되며, 골 깊이가 47.1 mm에 달해 동급 최대 배수량을 자랑합니다. 이동형 포밍기를 통해 현장 상황에 구애받지 않고 무이음 롱패널 시공을 무제한 길이로 커스텀 제작할 수 있습니다.
| 구분 | 평판폭 | 제품폭 | 유효시공폭 | 골 간격 | 골 깊이 | 결합 방식 |
|---|---|---|---|---|---|---|
| TYPE W500 (250골, 2골) | 772 mm | 600 mm | 500 mm | 250 mm | 47.1 mm | 볼트리스 끼움 방식 |
| TYPE 250 (250골, 4골) | 1396 mm | 1098 mm | 1000 mm | 250 mm | 47.1 mm | 볼트리스 끼움 방식 |
| TYPE 330 (330골, 2골) | 948 mm | 765 mm | 666 mm | 330 mm | 47.1 mm | 볼트리스 끼움 방식 |
| TYPE 330 (330골, 3골) | 1340 mm | 1118 mm | 1000 mm | 330 mm | 47.1 mm | 볼트리스 끼움 방식 |
보강 플레이트 체결로 외풍/돌풍에 의한 인장 뜯김 최소화 (태양광 구조물 최적화 설계)
Ruspert 특수 도금 처리를 통해 염수 분무 1000시간(1000hr) 이상의 강력한 산·염 내식 성능 확보
LK스틸의 전문 엔지니어가 직접 도면 분석과 풍하중 시뮬레이션을 도와드립니다.
현장 상황에 적합한 최적의 사양을 맞춤식으로 받아보세요.
